اگه برای خرید یو پی اس تحقیق کرده باشید، احتمالاً با دو اصطلاح یو پی اس ترانس بیس (Transformer-Based) و یو پی اس ترانس لس (Transformerless) روبهرو شدید. خیلی وقتها هم یکی میگه مدل ترانسدار مقاومتره، یکی میگه ترانس لس جدیدتر و بهتره و همین باعث میشه انتخاب یکم گیجکننده بشه. واقعیت اینه که هیچکدوم بهصورت مطلق بهتر از اون یکی نیستن و تفاوتشون بیشتر به نوع طراحی، راندمان، وزن، ابعاد، ایزولاسیون و کاربرد برمیگرده. توی این مقاله میخوایم خیلی ساده و کاربردی بررسی کنیم تفاوت یو پی اس ترانس بیس و ترانس لس چیه، هرکدوم چه مزایا و معایبی دارن و برای چه کاربردی کدوم انتخاب منطقیتریه. پس با آلفا یو پی اس همراه باشید.
تفاوت یو پی اس ترانس بیس و ترانس لس در یک نگاه
| معیار مقایسه | یو پی اس ترانس بیس | یو پی اس ترانس لس |
|---|---|---|
| ساختار کلی | از ترانس قدرت، معمولاً در بخش خروجی اینورتر، استفاده میکنه | ترانس قدرت فرکانس پایین از مسیر اصلی تبدیل انرژی حذف شده |
| وزن و ابعاد | معمولاً سنگینتر و بزرگتره | معمولاً سبکتر و جمعوجورتره |
| راندمان | معمولاً کمی پایینتره؛ البته مدلهای جدید راندمان بالایی دارن | معمولاً راندمان بالاتری داره و تلفات انرژی کمتره |
| ایزولاسیون گالوانیکی | در طراحیهایی که ترانس ایزوله مناسب دارن قابل تأمینه؛ وضعیت کامل ایزولاسیون به مسیر بایپس و نول هم بستگی داره | معمولاً ترانس ایزوله داخلی نداره؛ در صورت نیاز میشه ترانس ایزوله جداگانه به سیستم اضافه کرد |
| جریان اتصال کوتاه | در بعضی طراحیها توان تأمین جریان اتصال کوتاه بالاتری داره و میتونه هماهنگی با تجهیزات حفاظتی پاییندست رو راحتتر کنه | مدیریت و محدودسازی جریان خطا بیشتر توسط مدارهای الکترونیکی انجام میشه و عملکرد دقیق به طراحی UPS بستگی داره |
| نول و سیستم ارت | وجود ترانس میتونه انعطاف بیشتری برای طراحی نول و سیستم زمین ایجاد کنه، ولی به معماری UPS بستگی داره | نول ورودی و خروجی معمولاً ارتباط مستقیمتری دارن و طراحی سیستم ارت و نول باید دقیق بررسی بشه |
| THD و ضریب توان ورودی | کاملاً به نوع رکتیفایر و نسل دستگاه بستگی داره؛ مدلهای جدید میتونن THD پایین و ضریب توان بالایی داشته باشن | مدلهای مدرن معمولاً THD ورودی پایین و ضریب توان ورودی بالایی دارن |
| سازگاری با ژنراتور | به طراحی رکتیفایر، فیلترها و مشخصات خود UPS بستگی داره و در مدلهای قدیمی ممکنه ژنراتور بزرگتری لازم باشه | مدلهای مدرن معمولاً بهخاطر رکتیفایرهای پیشرفته و THD پایین، سازگاری خوبی با ژنراتور دارن |
| فضای نصب | معمولاً به فضای بیشتری نیاز داره | بهخاطر حذف ترانس قدرت، معمولاً فضای کمتری اشغال میکنه |
| قابلیت توسعه و طراحی ماژولار | قابل توسعه و پارالل هست، اما طراحیهای سنتی معمولاً حجم بیشتری دارن | برای ساخت UPSهای فشرده، ماژولار و با چگالی توان بالا مناسبتره |
| کاربرد رایج | بعضی کاربردهای صنعتی، شبکههای برق خاص و سیستمهایی که ایزولاسیون یا شرایط حفاظتی مشخصی نیاز دارن | دیتاسنتر، سرور، شبکه، مراکز تجاری، تجهیزات حساس و بخش بزرگی از UPSهای مدرن |
| انتخاب کلی | برای شرایطی که وجود ترانس مزیت فنی مشخصی ایجاد میکنه | برای خیلی از کاربردهای امروزی، انتخاب رایجتر و بهینهتریه |
یو پی اس ترانس بیس بخریم یا ترانس لس؟ جواب سریع
اگه نمیخواید وارد جزئیات فنی بشید، خیلی ساده اینجوری انتخاب کنید:
- ترانس لس بگیرید اگه راندمان بالا، وزن و ابعاد کمتر، مصرف برق پایینتر و طراحی مدرنتر براتون مهمه. برای سرور، شبکه، دیتاسنتر، تجهیزات اداری و خیلی از کاربردهای امروزی معمولاً همین گزینه انتخاب منطقیتریه.
- ترانس بیس بگیرید اگه پروژهتون شرایط خاص شبکه برق داره، به ایزولاسیون گالوانیکی نیاز دارید یا سیستم نول، ارت و حفاظت باید به شکل خاصی طراحی بشه. این مدل بیشتر توی بعضی پروژههای صنعتی و تخصصی معنی پیدا میکنه.
- اگه دقیق نمیدونید پروژهتون به ترانس نیاز داره یا نه، فقط بر اساس اسم ترانسدار یا ترانس لس تصمیم نگیرید. نوع بار، توان، شبکه برق و شرایط نصب باید با هم بررسی بشن. ضمن اینکه میتونید با کارشناسان آلفا یو پی اس تماس بگیرید با کمال میل و با حوصله راهنماییتون میکنن.

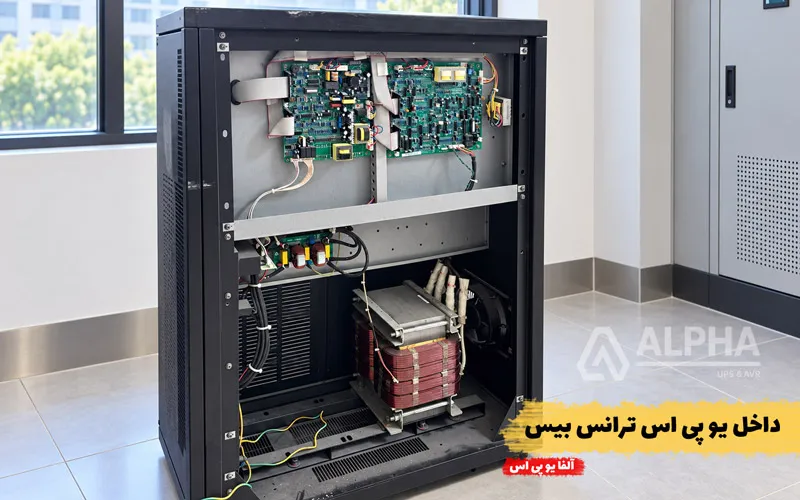

یو پی اس ترانس بیس دقیقا چیه؟
یو پی اس ترانس بیس (Transformer-Based) یا ترانس دار یعنی یو پی اسی که ترانس داره، در بسیاری از UPSهای ترانسدار، یک ترانس قدرت در مسیر ورودی یا خروجی، یا در بعضی طراحیها در هر دو مسیر، استفاده میشه که بین بخشهای مختلف سیستم جداسازی الکتریکی ایجاد بشه و خروجی UPS برای بعضی شرایط خاص برقی مناسبتر باشه.
اگه خیلی ساده بخوایم نگاه کنیم، فرض کنید UPS یه واسطه بین برق شهر و دستگاه شماست. برق شهر وارد UPS میشه، داخل دستگاه پردازش و تبدیل میشه و بعد به مصرفکننده میرسه. توی مدل ترانس دار، قبل از اینکه برق نهایی به دستگاه شما برسه، از یه ترانس قدرت بزرگ هم عبور میکنه. این ترانس رو میشه مثل یه واسطه محکم بین UPS و مصرفکننده در نظر گرفت که بسته به طراحی دستگاه میتونه ولتاژ رو تغییر بده و جداسازی الکتریکی ایجاد کنه. مثلاً فرض کنید یه کارخانه یه دستگاه صنعتی حساس داره که باید با برق پایدار کار کنه و سیستم نول و ارت اون مجموعه هم شرایط خاصی داره. توی چنین شرایطی ممکنه استفاده از یه UPS ترانس بیس انتخاب مناسبی باشه، چون وجود ترانس میتونه دست طراح سیستم برق رو برای جداسازی، نول و حفاظت بازتر بذاره.
البته یه نکته مهم اینه که صرفاً ترانسدار بودن UPS به این معنی نیست که در هر شرایطی ایزولاسیون کامل داریم. این موضوع به نوع ترانس، محل قرارگیری اون، مسیر بایپس و طراحی کلی UPS بستگی داره.
یو پی اس ترانس لس دقیقا چیه؟
یو پی اس ترانس لس (Transformerless) یا بدون ترانس یعنی یو پی اسی که ترانس نداره. اون پسوند less بعد از هرچی بیاد معنی نبود یا فقدان میده. مثلا careless یعنی بی دقت یا بدون دقت، یا مثلا homeless یعنی بدون خانه یا بی خانمان. اینجا هم transless یعنی بدون ترانس.
در یو پی اس ترانس لس ، ترانس قدرت از مسیر اصلی برقش حذف شده و کار تبدیل و کنترل برق رو مدارهای الکترونیکی انجام میدن. نتیجه این طراحی اینه که دستگاه معمولاً سبکتر، جمعوجورتر و کممصرفتر میشه و راندمان بالاتری هم داره. مثلاً فرض کنید برای یه اتاق سرور، فضای زیادی ندارید و میخواید یه UPS قوی داشته باشید که هم راندمان خوبی داشته باشه و هم جای کمتری بگیره. توی این شرایط معمولاً مدل ترانس لس گزینه خیلی مناسبیه، چون نسبت به مدل ترانس بیس با توان مشابه میتونه کوچیکتر و سبکتر باشه. الان دیگه خیلی از دستگاه های یو پی اس آنلاین جدید، مخصوصاً در توانهای متوسط و بالا، با معماری ترانس لس طراحی میشن.
البته ترانس لس به این معنی نیست که داخل دستگاه هیچ ترانسی وجود نداره. ممکنه ترانسهای کوچیک یا قطعات مغناطیسی دیگه داخل UPS باشن؛ منظور اینه که ترانس قدرت بزرگ که توی مسیر اصلی انتقال انرژی قرار میگیره حذف شده.
البته، اگه یه پروژه حتماً به ایزولاسیون گالوانیکی نیاز داشته باشه، میشه یه ترانس ایزوله جداگانه به یو پی اس ترانس لس اضافه کرد.
چرا در UPS ترانس بیس از ترانس استفاده میشه؟
مهمترین دلیل جداسازی یا ایزوله کردن ورودی و خروجیه. ایزولهسازی ورودی و خروجی یعنی این که بین برق ورودی و برق خروجی، اتصال مستقیم سیمی وجود نداشته باشه؛ برق از یه طرف وارد میشه و از طریق میدان مغناطیسی ترانس به طرف دیگه منتقل میشه. مثال خیلی ساده: فرض کنید دو تا اتاق دارید که بینشون یه دیوار شیشهایه. آدمها نمیتونن مستقیم از یه اتاق برن اون یکی، ولی میتونن همدیگه رو ببینن و پیام رد و بدل کنن. تو ترانس هم ورودی و خروجی مستقیم به هم وصل نیستن، ولی انرژی از طریق میدان مغناطیسی منتقل میشه.
ایزولاسیون گالوانیکی در یو پی اس ترانس دار
حالا چرا این کار رو میکنیم؟ چند دلیل اصلی داره:
- جدا کردن مشکلات برق ورودی از خروجی:
اگه روی سمت ورودی نویز، ولتاژهای مزاحم یا بعضی اختلالات زمین وجود داشته باشه، ترانس میتونه کمک کنه این مشکلات مستقیم به سمت بار منتقل نشن. - کنترل بهتر نول و ارت:
تو بعضی پروژهها میخوای برای خروجی یه نول مستقل و یه ساختار زمین مشخص بسازی. ترانس این امکان رو راحتتر میکنه. - کم کردن Ground Loop:
اگه دو دستگاه از دو مسیر مختلف به زمین وصل باشن، ممکنه بینشون اختلاف پتانسیل ایجاد بشه و جریان ناخواسته راه بیفته. ایزولاسیون میتونه این مسیر مستقیم رو قطع کنه. - کاربردهای حساس:
تو بعضی تجهیزات پزشکی، صنعتی یا آزمایشگاهی، جداسازی الکتریکی بخشی از طراحی ایمن و کنترلشده سیستمه.
مثلاً فرض کنید یه دستگاه پزشکی حساس دارید که برقش از یه شبکه صنعتی شلوغ میاد؛ همون شبکهای که موتور، کمپرسور و تجهیزات قدرت هم بهش وصلن. این تجهیزات میتونن روی نول و ارت نویز ایجاد کنن. اگه بین این شبکه و دستگاه پزشکی یه ترانس ایزوله باشه، دستگاه دیگه اتصال مستقیم الکتریکی با اون شبکه نداره و میشه سمت خروجی رو تمیزتر و کنترلشدهتر طراحی کرد.
یه مثال دیگه: تصور کنید خروجی UPS قراره یه تابلو برق مستقل رو تغذیه کنه. با ترانس ایزوله میشه برای اون سمت یه نقطه نول جدید تعریف کرد و سیستم زمین خروجی رو متناسب با پروژه طراحی کرد.
نکته خیلی مهم: ایزوله بودن به معنی «بیخطر شدن کامل برق» نیست.
سمت خروجی ترانس همچنان میتونه ولتاژ خطرناک داشته باشه و اگه بین دو نقطه خروجی قرار بگیری، برقگرفتگی ممکنه اتفاق بیفته. ایزولاسیون فقط یعنی ورودی و خروجی مسیر رسانای مستقیم مشترک ندارن.
اگه بخوام یه جمله بگم تو ذهنتون بمونه:
ترانس ایزوله برق رو از یه طرف به طرف دیگه منتقل میکنه، بدون اینکه دو طرف مستقیم به هم سیمکشی شده باشن.
وجود ترانس در بعضی طراحیها میتونه روی رفتار هارمونیکی و نحوه تعامل UPS با بارهای غیرخطی اثر بذاره، اما میزان THD بهصورت مستقیم به نوع رکتیفایر، فیلترها و طراحی کلی UPS بستگی داره و صرفاً از روی ترانسدار یا ترانسلس بودن دستگاه نمیشه درباره THD قضاوت کرد.

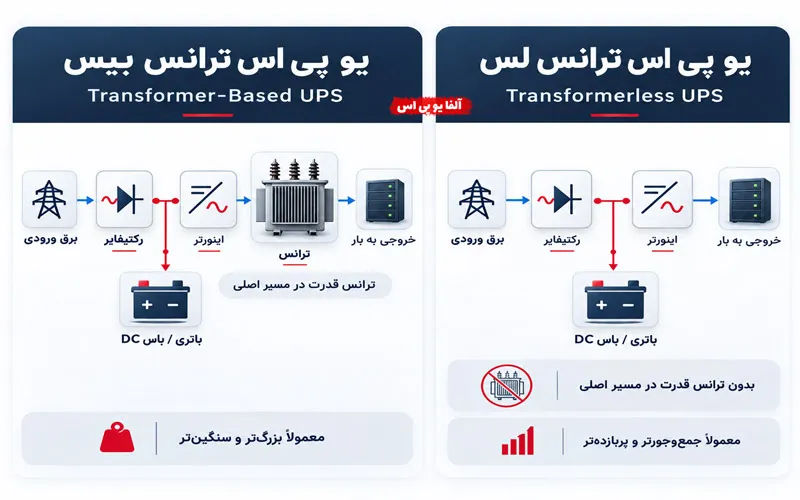

تفاوت یو پی اس ترانس بیس و ترانس لس دقیقا چیه؟
تا اینجا فهمیدیم فرق اصلی این دو مدل توی ساختاره؛ ترانس بیس یه ترانس قدرت بزرگ توی مسیر اصلی برق داره، ولی توی ترانس لس این ترانس حذف شده. همین تفاوت ظاهراً ساده، روی وزن، راندمان، ابعاد، نحوه ایزولاسیون و حتی طراحی سیستم برق تاثیر میذاره.
1. تفاوت در وزن و ابعاد
اولین تفاوتی که خیلی راحت میشه دید، وزن و اندازه دستگاهه. ترانس قدرت قطعه کوچیکی نیست و مخصوصاً توی UPSهای توان بالا میتونه وزن زیادی داشته باشه. به همین خاطر یه UPS ترانس بیس معمولاً از یه UPS ترانس لس با توان مشابه بزرگتر و سنگینتره. مثلاً اگه دو تا یو پی اس سه فاز با توان یکسان داشته باشیم، مدل ترانس لس معمولاً فضای کمتری توی اتاق برق اشغال میکنه و جابهجایی و نصبش هم راحتتره.
دلیل اصلی کوچیک شدن ترانسلسها اینه که اونا در فرکانسهای بسیار بالا (کیلوهرتز) کار میکنن. طبق قوانین الکترومغناطیس، هرچی فرکانس کاری بالاتر بره، اندازه هستههای مغناطیسی و ترانسها بهشدت کوچکتر میشه. در حالی که ترانسدارها روی فرکانس برق شهر (۵۰/۶۰ هرتز) کار میکنند و به همین خاطر ترانسهای بزرگ و سنگینی دارند.
2. تفاوت در راندمان و مصرف برق
وقتی برق از ترانس عبور میکنه، یه مقدار انرژی به شکل گرما تلف میشه. برای همین UPSهای ترانس بیس معمولاً راندمان کمی پایینتری نسبت به مدلهای ترانس لس دارن. توی UPS ترانس لس چون این ترانس بزرگ حذف شده، تلفات کمتر میشه و راندمان دستگاه معمولاً بالاتر میره. این اختلاف شاید روی کاغذ خیلی زیاد به نظر نرسه، ولی توی دیتاسنتر یا کارخانهای که UPS شبانهروزی کار میکنه، حتی یکی دو درصد اختلاف راندمان هم در طول سال میتونه روی مصرف برق و هزینه خنککاری تاثیر بذاره.
البته اینجا نباید مطلق حرف بزنیم. UPSهای ترانس بیس جدید هم راندمان بالایی دارن و اختلافشون با مدلهای ترانس لس مدرن خیلی کمتر از نسلهای قدیم شده.
3. تفاوت در ایزولاسیون الکتریکی
یکی از مهمترین دلایل استفاده از ترانس توی UPS، بحث ایزولاسیون گالوانیکی هستش. خیلی ساده یعنی برق ورودی و خروجی میتونن از نظر الکتریکی از هم جدا بشن و انرژی از طریق میدان مغناطیسی ترانس منتقل بشه، نه اتصال مستقیم سیمی. این موضوع توی بعضی شبکههای برق، تجهیزات صنعتی یا سیستمهایی که طراحی نول و ارت خاصی دارن اهمیت پیدا میکنه. اما یه نکته مهم وجود داره: هر UPS ترانس بیسی لزوماً در تمام مسیرها ایزولاسیون کامل ایجاد نمیکنه. مسیر بایپس، نول و نحوه قرارگیری ترانس هم مهمه. یو پی اس ترانس لس معمولاً این ترانس ایزوله بزرگ رو بهصورت داخلی نداره، ولی اگه پروژه به ایزولاسیون نیاز داشته باشه، میشه یه ترانس ایزوله جداگانه به سیستم اضافه کرد.
4. تفاوت در سیستم نول و ارت
این قسمت یکم فنیتره، ولی مفهومش سادهست. وجود ترانس میتونه به طراح سیستم برق اجازه بده نول خروجی و سیستم ارت رو مستقلتر طراحی کنه. برای همین توی بعضی کارخانهها، مراکز صنعتی یا پروژههایی که سیستم زمین خاصی دارن، UPS ترانس بیس هنوز کاربرد داره. توی UPS ترانس لس معمولاً ارتباط بین نول ورودی و خروجی مستقیمتره، بنابراین قبل از انتخاب دستگاه باید نوع شبکه برق و سیستم ارت پروژه بررسی بشه. این موضوع برای مصرفکننده عادی خیلی مهم نیست، ولی توی پروژههای صنعتی و حرفهای میتونه تعیینکننده باشه.
5. تفاوت در اتصال کوتاه و حفاظت
وقتی توی خروجی UPS اتصال کوتاه اتفاق میفته، باید جریان کافی برای مدت مشخصی تامین بشه تا فیوز یا کلید حفاظتی مربوط به اون مدار عمل کنه. یو پی اس های ترانس بیس در بعضی طراحیها میتونن رفتار مناسبتری در تامین جریان اتصال کوتاه داشته باشن و هماهنگی تجهیزات حفاظتی پاییندست رو راحتتر کنن. توی UPSهای ترانس لس، جریان خروجی بیشتر توسط مدارهای الکترونیکی کنترل و محدود میشه. البته اینجا هم نمیشه یه قانون کلی داد؛ چون توان اتصال کوتاه دقیقاً به طراحی و مشخصات فنی هر UPS بستگی داره و باید دیتاشیت دستگاه بررسی بشه.
6. تفاوت در طراحی و توسعه سیستم
حذف ترانس باعث شده سازندهها بتونن UPSهای جدید رو خیلی جمعوجورتر و ماژولار طراحی کنن. مثلاً توی یه دیتاسنتر ممکنه به جای یه UPS بزرگ، چند ماژول UPS کنار هم قرار بگیرن و هر وقت مصرف مجموعه بیشتر شد، ماژول جدید به سیستم اضافه بشه. این نوع طراحی توی UPSهای ترانس لس خیلی رایجه و یکی از دلایلیه که امروزه توی دیتاسنترها، سرورها و سیستمهای مدرن زیاد از این نوع UPS استفاده میشه. البته UPSهای ترانس دار هم میتونن بهصورت پارالل و قابل توسعه نصب بشن؛ منظور این نیست که فقط ترانس لس قابلیت توسعه داره، بلکه طراحی فشرده و ماژولار توی مدلهای ترانس لس رایجتره.
مزایا و معایب یو پی اس ترانس دار
مزایا:
- امکان ایجاد ایزولاسیون گالوانیکی در طراحیهای مناسب
- انعطاف بیشتر برای طراحی نول و سیستم ارت
- عملکرد مناسب در بعضی شبکهها و کاربردهای صنعتی خاص
- در بعضی مدلها، شرایط بهتر برای مدیریت جریان اتصال کوتاه و هماهنگی تجهیزات حفاظتی
معایب:
- وزن و ابعاد بیشتر
- راندمان معمولاً کمی پایینتر از مدلهای بی ترانس
- تلفات انرژی و تولید گرمای بیشتر
- نیاز به فضای بیشتر برای نصب
- معمولاً هزینه حمل و نصب بالاتر
مزایا و معایب یو پی اس بدون ترانس
مزایا:
- راندمان بالاتر و تلفات انرژی کمتر
- وزن و ابعاد کمتر
- اشغال فضای کمتر
- مناسب برای طراحیهای ماژولار و قابل توسعه
- چگالی توان بالاتر و مناسب برای دیتاسنترها و سیستمهای مدرن
معایب:
- بهصورت پیشفرض معمولاً ترانس ایزوله داخلی نداره
- در پروژههایی با شرایط خاص نول و ارت باید طراحی سیستم دقیقتر بررسی بشه
- اگه ایزولاسیون گالوانیکی لازم باشه، ممکنه نیاز به ترانس ایزوله جداگانه داشته باشه
- رفتار در اتصال کوتاه و حفاظت خروجی به طراحی الکترونیکی دستگاه وابستگی بیشتری داره
یو پی اس ترانس بیس بهتره یا ترانس لس؟
اگه بخوایم خیلی خلاصه جواب بدیم، برای خیلی از کاربردهای امروزی یو پی اس ترانس لس انتخاب رایجتر و بهینهتریه؛ چون معمولاً راندمان بالاتری داره، سبکتر و جمعوجورتره، فضای کمتری میگیره و خیلی از UPSهای جدید و ماژولار هم با همین معماری ساخته میشن. ولی این به معنی بهتر بودن ترانس لس در همه پروژهها نیست. بعضی شرایط هست که وجود ترانس واقعاً یه مزیت فنی ایجاد میکنه و اونجا ترانس بیس میتونه انتخاب مناسبتری باشه.
برای سرور، شبکه و دیتاسنتر
توی خیلی از این پروژهها UPS ترانس لس انتخاب رایجتریه. راندمان بالا، ابعاد کمتر و امکان طراحی ماژولار باعث شده خیلی از UPSهای جدید دیتاسنتری با معماری ترانس لس ساخته بشن.
برای تجهیزات پزشکی و آزمایشگاهی
اینجا نمیشه فقط از روی نوع مصرفکننده تصمیم گرفت. خیلی از تجهیزات پزشکی میتونن با UPS ترانس لس کار کنن، ولی اگه طراحی پروژه به ایزولاسیون گالوانیکی، نول مستقل یا شرایط خاص حفاظتی نیاز داشته باشه، باید استفاده از ترانس دار یا ترانس ایزوله جداگانه بررسی بشه.
برای کارخانه و تجهیزات صنعتی
توی کاربردهای صنعتی باید یکم دقیقتر بررسی کرد. نوع بار، جریان راهاندازی، سیستم نول و ارت، شبکه برق و تجهیزات حفاظتی مهمن. اگه پروژه شرایط خاصی داشته باشه، UPS ترانس بیس میتونه مزیت فنی داشته باشه؛ ولی صنعتی بودن پروژه بهتنهایی دلیل کافی برای انتخاب ترانس بیس نیست.
وقتی به ایزولاسیون گالوانیکی نیاز داریم
اگه لازمه خروجی از ورودی از نظر الکتریکی جدا بشه، وجود ترانس ایزوله میتونه این جداسازی رو ایجاد کنه. بعضی UPSهای ترانس دار این امکان رو داخل ساختار خودشون دارن. البته در UPS ترانس لس هم میشه در صورت نیاز، ترانس ایزوله جداگانه به سیستم اضافه کرد.
وقتی سیستم نول و ارت شرایط خاصی داره
توی بعضی پروژههای صنعتی و حرفهای، ساختار نول و ارت با یه ساختمان معمولی فرق داره. وجود ترانس میتونه دست طراح برق رو برای ایجاد نول و سیستم زمین مناسبتر بازتر بذاره. توی این شرایط ممکنه ترانس بیس انتخاب منطقیتری باشه.
وقتی جریان اتصال کوتاه و هماهنگی حفاظتی مهمه
بعضی طراحیهای ترانس بیس میتونن شرایط بهتری برای تامین جریان اتصال کوتاه و هماهنگی فیوزها و کلیدهای حفاظتی پاییندست ایجاد کنن. البته این ویژگی رو نمیشه به همه مدلهای ترانس دار نسبت داد و باید مشخصات فنی خود UPS بررسی بشه.
پس در نهایت کدوم رو انتخاب کنیم؟
اگه پروژه شرایط خاصی از نظر ایزولاسیون، نول، ارت یا حفاظت نداره، معمولاً ترانس لس انتخاب منطقیتریه. ولی اگه یکی از این نیازهای فنی وجود داشته باشه، ترانس بیس میتونه انتخاب مناسبتری باشه.
پس به جای اینکه بپرسیم «ترانس بیس قویتره یا ترانس لس؟»، بهتره بپرسیم ساختار برق این پروژه به کدوم معماری نیاز داره؟
تفاوت قیمت، هزینه و نگهداری یو پی اس ترانس بیس و ترانس لس
از نظر اقتصادی، معمولاً UPS ترانس لس هزینه کلی پایینتری داره، ولی این یه قانون صددرصدی نیست. قیمت دستگاه، توان، برند، نوع طراحی و مخصوصاً نیاز یا عدم نیاز به ترانس ایزوله جداگانه میتونه نتیجه رو عوض کنه.
قیمت خرید
ترانس قدرت یه قطعه بزرگ، سنگین و نسبتاً گرونه. وقتی این قطعه از UPS حذف میشه، معمولاً هزینه ساخت دستگاه هم کمتر میشه. به همین خاطر در شرایط مشابه، UPSهای ترانس لس معمولاً قیمت خرید پایینتری دارن. البته نباید نتیجه بگیریم هر UPS ترانس لسی از هر مدل ترانس داری ارزونتره. توان دستگاه، برند، ماژولار بودن، سطح افزونگی و امکانات حفاظتی میتونن خیلی بیشتر از نوع ترانس روی قیمت نهایی اثر بذارن.
اگه میخواید بدونید غیر از نوع ترانس چه چیزهایی روی هزینه نهایی دستگاه اثر میذارن، توی راهنمای قیمت یو پی اس عوامل اصلی قیمتگذاری رو کامل توضیح دادیم.
هزینه نصب و راهاندازی
اینجا هم معمولاً ترانس لس دست بالاتر رو داره. چون دستگاه کوچیکتر و سبکتره، حمل، جابهجایی و نصبش راحتتر میشه و فضای کمتری هم توی اتاق برق اشغال میکنه. توی UPSهای توان بالا این موضوع اهمیت بیشتری پیدا میکنه؛ چون وزن و ابعاد دستگاه میتونه روی هزینه حمل، زیرسازی محل نصب و حتی فضای موردنیاز پروژه اثر بذاره.
هزینه برق و خنککاری
یکی از مهمترین تفاوتها توی هزینههای بلندمدته. UPS ترانس لس معمولاً راندمان بالاتری داره، یعنی مقدار کمتری از برق به شکل گرما تلف میشه. پس از دو طرف صرفهجویی داریم: هم خود UPS برق کمتری تلف میکنه و هم سیستم تهویه برای خارج کردن گرمای تولیدشده کار کمتری داره. این اختلاف توی یه UPS کوچیک شاید خیلی محسوس نباشه، ولی برای یه UPS سه فاز توان بالا که 24 ساعته روشنه، در چند سال میتونه عدد قابلتوجهی بشه.
هزینه نگهداری
اینجا نباید خیلی ساده بگیم «ترانس لس هزینه نگهداری کمتری داره». بخش زیادی از سرویس UPS مربوط به قطعات مصرفی مثل باتری یو پی اس، فن، خازن، فیلتر، اتصالات و قطعات قدرت هستش که در هر دو نوع UPS وجود دارن. با این حال، طراحیهای ترانس لس جدید معمولاً جمعوجورترن و خیلی از اونها ساختار ماژولار دارن؛ بنابراین در بعضی مدلها تعمیر، تعویض ماژول و توسعه سیستم راحتتر میشه.
از طرف دیگه اگه یه UPS ترانس لس برای رسیدن به نیاز پروژه مجبور باشه از ترانس ایزوله خارجی استفاده کنه، بخشی از مزیت اقتصادی اون از بین میره؛ چون یه تجهیز بزرگ دیگه به سیستم اضافه شده که خودش هزینه خرید، نصب، فضا و نگهداری داره.
در نهایت کدوم ارزونتر درمیاد؟
اگه پروژه نیاز خاصی به ترانس ایزوله نداشته باشه، UPS ترانس لس معمولاً از نظر قیمت خرید، نصب، مصرف انرژی و هزینه کلی در طول عمر دستگاه اقتصادیتره. ولی اگه پروژه حتماً به ایزولاسیون گالوانیکی نیاز داشته باشه و مجبور بشیم کنار UPS ترانس لس یه ترانس ایزوله جداگانه نصب کنیم، باید کل سیستم دوباره محاسبه بشه؛ چون ممکنه اختلاف قیمت و راندمان تا حد زیادی کم بشه یا حتی در بعضی طراحیها نتیجه برعکس بشه.
پس برای مقایسه قیمت این دو مدل، فقط عدد روی فاکتور UPS رو نبینید؛ هزینه خرید + نصب + برق مصرفی + خنککاری + سرویس و تجهیزات جانبی رو با هم حساب کنید.

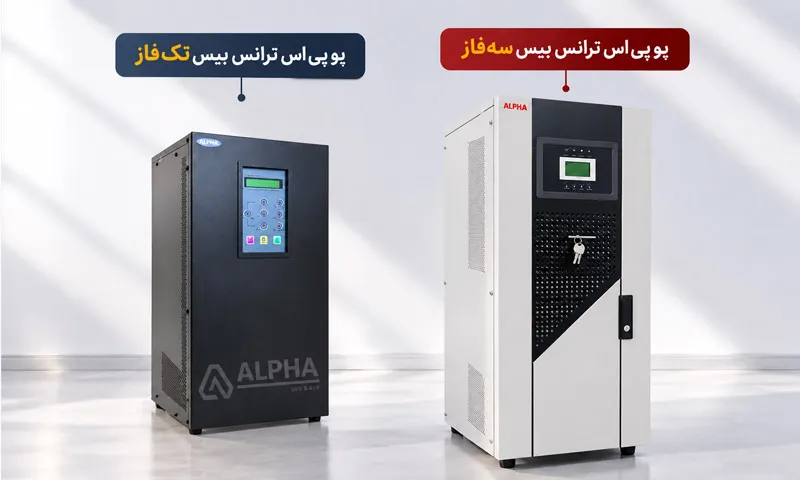

یو پی اس ترانس دار یا بدون ترانس – سه فاز یا تکفاز؟
یه نکته مهم اینه که ترانس بیس و ترانس لس فقط مخصوص یو پی اس سه فاز نیستن و توی یو پی اس تک فاز هم هر دو نوع طراحی وجود داره. با این حال، توی UPSهای تک فاز و توانهای پایینتر معمولاً وزن، ابعاد، قیمت و راندمان اهمیت بیشتری داره؛ برای همین خیلی از مدلهای جدید این بازه به سمت طراحی ترانس لس رفتن. بحث ترانس بیس و ترانس لس توی UPSهای سه فاز و توان بالا بیشتر به چشم میاد، چون اونجا اختلاف وزن و فضای نصب زیاد مشکلی نداره و راندمان و نوع طراحی شبکه برق تاثیر خیلی بیشتری روی کل پروژه میذاره.
چند اشتباه رایج درباره یو پی اس ترانس بیس و ترانس لس
- ترانس بیس همیشه قویتره: نه. توان و عملکرد UPS به طراحی دستگاه، قطعات قدرت و مشخصات فنی اون بستگی داره، نه فقط داشتن ترانس.
- ترانس لس فقط برای توانهای پایین مناسبه: نه. الان UPSهای ترانس لس سه فاز با توانهای بالا هم بهصورت گسترده ساخته و استفاده میشن.
- هر UPS ترانس داری ایزولاسیون کامل داره: نه لزوماً. نوع ترانس، محل قرارگیری اون، مسیر بایپس و نحوه اتصال نول هم مهمه.
- ترانس لس یعنی داخل دستگاه هیچ ترانسی وجود نداره: نه. منظور اینه که ترانس قدرت بزرگ از مسیر اصلی تبدیل انرژی حذف شده؛ ممکنه قطعات مغناطیسی یا ترانسهای کوچیک داخل دستگاه وجود داشته باشن.
- UPS ترانس لس برای صنعت مناسبه نیست: اشتباهه. خیلی از UPSهای صنعتی جدید ترانس لس هستن. انتخاب نهایی به نوع بار و شرایط شبکه برق بستگی داره.
- ترانس دار همیشه مطمئنتره: نه. قابلیت اطمینان بیشتر به کیفیت طراحی، برند، افزونگی، سیستم خنککاری و نحوه نگهداری مربوطه.
- ترانس لس همیشه ارزونتره: معمولاً هزینه کلی کمتری داره، ولی اگه پروژه به ترانس ایزوله خارجی نیاز داشته باشه ممکنه این مزیت کمتر بشه.
- ترانس بیس تکنولوژی منسوخشدهست: نه. استفادهش کمتر از قبل شده، ولی هنوز توی بعضی پروژهها به خاطر ایزولاسیون، نول، ارت یا شرایط حفاظتی کاربرد داره.
جمعبندی
در مجموع، تفاوت اصلی یو پی اس ترانس بیس و ترانس لس به ساختار داخلیشون برمیگرده؛ ترانس بیس از ترانس قدرت استفاده میکنه و در بعضی پروژهها برای ایزولاسیون، نول، ارت و شرایط حفاظتی خاص مزیت داره، در حالی که ترانس لس معمولاً سبکتر، جمعوجورتر، کممصرفتر و پربازدهتره و برای خیلی از کاربردهای امروزی انتخاب رایجتریه. پس نمیشه یکی رو برای همه پروژهها بهتر دونست؛ انتخاب درست باید بر اساس نوع بار، توان موردنیاز، ساختار شبکه برق، نیاز به ایزولاسیون و هزینه کل سیستم انجام بشه.
