مشخصات فنی یو پی اس 120kVA سه فاز سری KS33

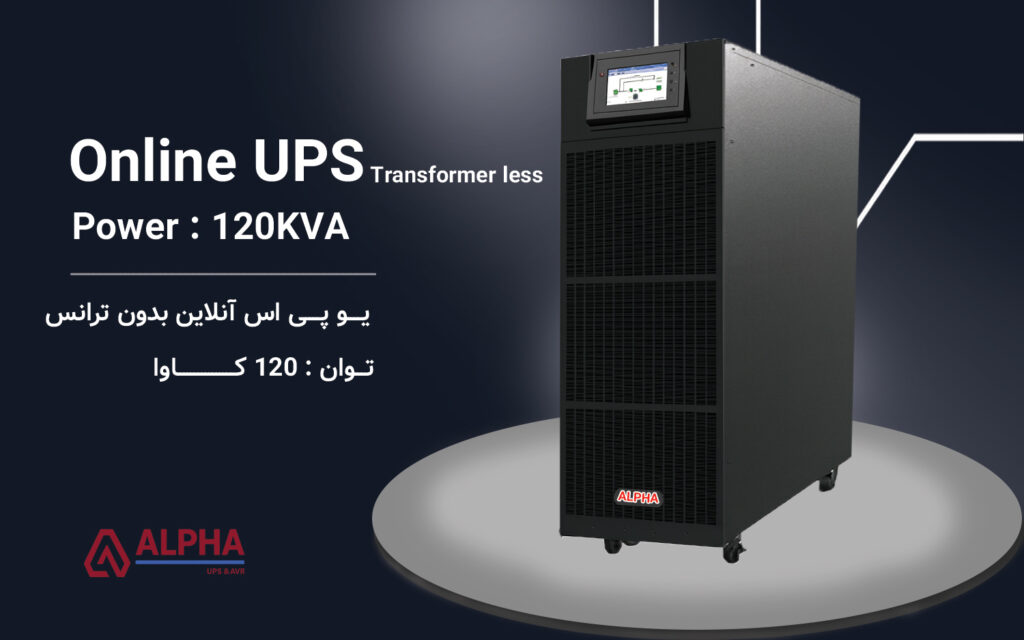

- مدل دستگاه : Alpha UPS 3Phase 120kVA Transformer-Less KS33 Series
- توان نامی (kVA) : صد و بیست کیلو ولت آمپر ( 120kVA )
- نوع ساختار : تبدیل دوگانه آنلاین به انگلیسی Online Double Conversion
- ولتاژ ورودی و خروجی :ورودی : سهفاز 305 تا 485 در بار کامل ، خروجی : سهفاز 380 ولت
- باتری : ولتاژ 384 تا 600 ولت DC با قابلیت افزایش تعداد باتری . نوع : سرب اسیدی سیلد
- زمان پشتیبانی : قابل تنظیم بر اساس تعداد، ظرفیت باتری و میزان بار مصرفی
- بازدهی ( راندمان ) : تا 95.5 درصد
- نمایشگر و پنل کنترلی :دارای نمایشگر TFT هفت اینچ رنگی لمسی ، این پنل رابط انسان-ماشین (HMI) پیشرفته دارد که امکان نمایش وضعیت های مختلف UPS، باتری، بار مصرفی، دمای عملکرد، هشدارها و مانیتورینگ عملکرد را به کاربر میدهد.پورت های ارتباطی متصل به سیستم (USB,RS232,RS485,Drt Contact, SNMP ) که از طریق پنل قابل مانیتور و کنترل هستند. این نوع پنل به ویژه در کاربردهایی که نیاز به مانیتورینگ دقیق و گزارش لحظه ای دارند (مثل مراکز داده، اتاق سرورها) مزیت محسوب میشوند و کاربر میتواند وضعیت را به سرعت ببیند تغییرات را اعمال کند و هشدارها را بدون تجهیزات جانبی دیگر مشاهده کند.
- ابعاد و وزن : عرض: 442mm ، طول: 850mm ، ارتفاع: 1200mm ، وزن: 152kg
ویژگی های کلیدی یو پی اس 120 کاوا 3 فاز KS33
- راندمان تا 95.5٪
- طراحی High Frequency بدون ترانس
- ولتاژ باتری 384 تا 600VDC
- کنترل دقیق جریان و ولتاژ خروجی
- خروجی Pure Sine Wave سه فاز
- ضریب توان 0.9
- نمایشگر لمسی TFT 7 اینچی
- پشتیبانی از چندین رابط ارتباطی و SNMP
- مناسب برای بارهای حساس و توان بالا
یو پی اس 120 کاوا 3 فاز KS33 مناسب چیه؟
- دیتاسنترها و مراکز پردازش اطلاعات
- زیرساختهای صنعتی پرمصرف
- کارخانهها و خطوط تولید
- مراکز درمانی و بیمارستانها
- تجهیزات مخابراتی و شبکهای
عملکرد و طرز کار یو پی اس 120 کاوا 3 فاز KS33
یو پی اس سه فاز 120 کاوا KS33 با تکنولوژی Online Double Conversion کار میکنه؛ یعنی برق ورودی مستقیماً به تجهیزات نمیرسه و ابتدا توسط رکتیفایر به DC تبدیل میشه. بعد اینورتر، جریان DC رو دوباره به برق AC تبدیل میکنه و خروجی پایدار رو در اختیار بار قرار میده. این ساختار باعث میشه نوسانات و اختلالات برق ورودی تا حد زیادی از مسیر تغذیه تجهیزات حذف بشن.
در بخش خروجی، اینورتر برق سه فاز 380 ولت با موج سینوسی خالص تولید میکنه و ولتاژ رو با دقت ±1٪ کنترل میکنه. برای دستگاهی در رده 120KVA، این ثبات خروجی اهمیت زیادی داره؛ مخصوصاً وقتی UPS قراره بارهای حساس و پرتوان رو بهصورت مداوم تغذیه کنه.
در زمان قطع برق، بانک باتری 384 تا 600VDC وارد مدار میشه و انرژی موردنیاز اینورتر رو تأمین میکنه. چون این فرآیند بدون وقفه انجام میشه، تجهیزات متصل به یو پی اس 120 کاوا 3 فاز KS33 خاموش نمیشن. ظرفیت بانک باتری هم بر اساس میزان بار و زمان بکاپ موردنیاز قابل انتخابه.
این مدل با راندمان AC-AC تا 95.5٪ کار میکنه؛ بنابراین بخش زیادی از انرژی ورودی بهصورت مفید به بار میرسه و تلفات حرارتی هم کنترل میشه. استفاده از Double IGBT با فرکانس بالا هم به کنترل دقیقتر فرآیند تبدیل انرژی و حفظ کیفیت خروجی کمک میکنه.
برای مدیریت و بررسی وضعیت دستگاه، نمایشگر TFT لمسی 7 اینچی اطلاعاتی مثل میزان بار، وضعیت باتری، شرایط کاری و هشدارها رو در اختیار کاربر میذاره. در نتیجه، یو پی اس سه فاز 120 کاوا KS33 برای محیطهایی که هم توان بالا و هم پایداری برق اهمیت داره، میتونه انتخاب مناسبی باشه.
سوالات متداول یو پی اس 120 کاوا 3 فاز KS33
1. یو پی اس سه فاز 120 کاوا KS33 برای چه بارهایی مناسبه؟
این مدل برای بارهای پرتوان مثل دیتاسنترها، تجهیزات صنعتی، کارخانهها، مراکز مخابراتی و تجهیزات حساس مناسبه.
2. راندمان یو پی اس 120 کاوا چقدره؟
راندمان AC-AC این مدل تا 95.5٪ هست.
3. محدوده ولتاژ باتری یو پی اس 120 کاوا KS33 چقدره؟
این دستگاه از بانک باتری با محدوده 384 تا 600VDC استفاده میکنه.
4. آیا میشه زمان بکاپ این مدل رو متناسب با نیاز پروژه تنظیم کرد؟
بله، با انتخاب ظرفیت مناسب بانک باتری میشه زمان بکاپ موردنیاز رو متناسب با میزان بار تعیین کرد.
