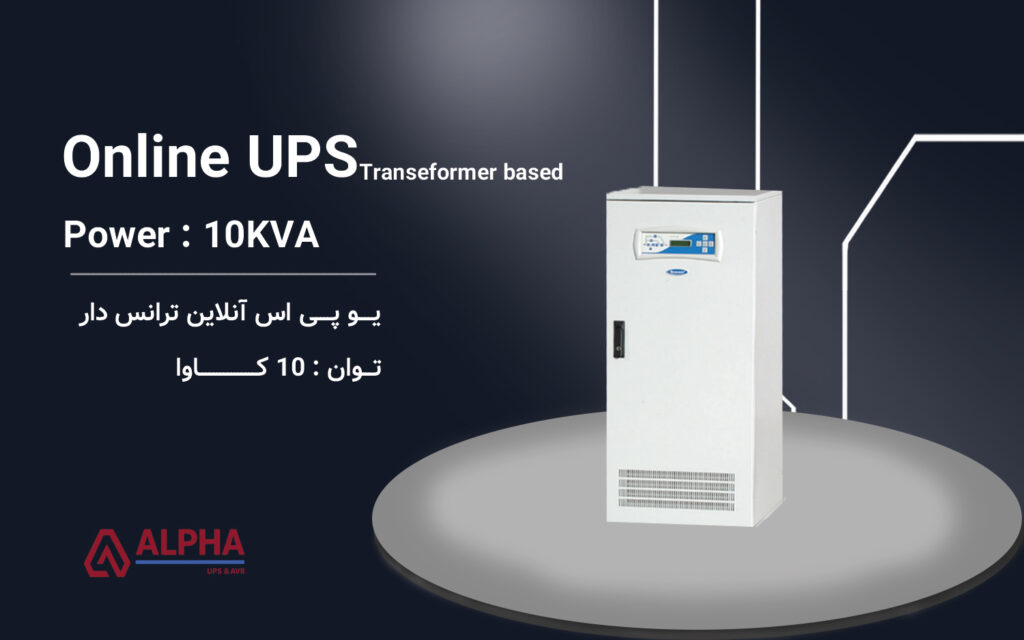

یو پی اس 10kVA سه فاز به سه فاز ترانس دار سری XT300

مشخصات فنی یو پی اس 10kVA سه فاز سری XT300

• مدل دستگاه :   Alpha UPS 3Phase 10kVA Transformer-Based XT300 Series
• توان نامی (kVA) : ده کیلو ولت آمپر ( 10kVA )
• نوع ساختار : تبدیل دوگانه آنلاین Online Double Conversion ترانس دار
• ولتاژ ورودی و خروجی : ورودی : سه‌فاز 380 ولت ، خروجی : سه‌فاز 380 ولت
• باتری : ولتاژ 360 ولت DC با قابلیت اتصال باتری خارجی برای برق دهی بیشتر ، نوع : سرب اسیدی سیلد
• زمان پشتیبانی : بستگی به ظرفیت باتری های متصل دارد.در حالت نرمال (بار 70%) و با بانک پیشنهادی کارخانه، زمان پشتیبانی بین 5 تا 30 دقیقه متغیر است.
• بازدهی ( راندمان ) : 89 تا 91 درصد در بار کامل
• نمایشگر و پنل کنترلی : نمایشگر LCD چند منظوره با نمایش وضعیت ورودی، خروجی، باتری، بار مصرفی،ثبت رویدادها، دمای داخلی، و هشدارها، دارای کلید های کنترلی و منوی کاربرپسند.
• ابعاد و وزن : عرض: 505mm ، طول: 655mm ، ارتفاع: 1150mm ، وزن: 220kg

ویژگی‌های کلیدی یو پی اس سه فاز 10 کاوا XT300

• آنلاین دابل کانورژن
• ترانس‌دار با ترانس ایزوله
• توان نامی 10 کاوا
• ورودی و خروجی سه فاز
• خروجی سینوسی خالص
• ضریب توان خروجی 0.8
• راندمان بالا در حالت آنلاین
• پشتیبانی از باتری خارجی
• نمایشگر LCD برای نمایش وضعیت دستگاه
• مجهز به سیستم‌های حفاظتی در برابر اضافه‌بار و اتصال کوتاه
• مناسب برای بارهای حساس و تجهیزات صنعتی
• ساختار Low Frequency برای کارکرد پایدار در بارهای سنگین

یو پی اس سه فاز 10 کاوا XT300 مناسب چیه؟

• مراکز داده و اتاق سرور
• تجهیزات پزشکی و بیمارستانی
• سیستم‌های مخابراتی
• اتوماسیون و تجهیزات کنترلی
• صنایع نفت، گاز و کارخانه‌ها
• تجهیزات حساس به نوسان و نویز برق
• بارهای غیرخطی و مصرف‌کننده‌های حساس

عملکرد و طرز کار یو پی اس سه فاز 10 کاوا XT300

یو پی اس سه فاز 10 کاوا سری XT300 از نوع آنلاین دابل کانورژنه؛ یعنی برق ورودی مستقیم به بار تحویل داده نمی‌شه. اول وارد بخش یکسوساز می‌شه و بعد از تبدیل به جریان DC، اینورتر دوباره اون رو به برق AC سینوسی تبدیل می‌کنه. این ساختار باعث می‌شه نوسان‌ها و اختلالات برق شهر تا حد زیادی از مسیر بار حذف بشن.

نکته مهم این مدل، ترانس ایزوله خروجیشه. این ترانس بین بخش اینورتر و مصرف‌کننده قرار گرفته و جداسازی الکتریکی ایجاد می‌کنه؛ در نتیجه برای تجهیزاتی که کیفیت و پایداری برق براشون مهمه، خروجی مطمئن‌تری فراهم می‌شه. وجود همین ترانس باعث شده XT300 برای محیط‌های صنعتی و بارهای حساس انتخاب قابل‌اعتمادی باشه.

وقتی برق شهر قطع بشه یا ولتاژ و فرکانس از محدوده قابل‌قبول خارج بشه، باتری وارد مدار می‌شه و اینورتر بدون وقفه محسوس، برق موردنیاز بار رو تأمین می‌کنه. بنابراین تجهیزاتی مثل سرور، تجهیزات مخابراتی، سیستم‌های کنترلی یا دستگاه‌های پزشکی لازم نیست برای جابه‌جایی منبع تغذیه خاموش بشن. در حالت عادی هم باتری توسط شارژر داخلی در وضعیت آماده‌به‌کار نگه داشته می‌شه.

در ظرفیت 10 کاوا، این مدل برای بارهایی تا حدود 8 کیلووات طراحی شده و خروجی سه‌فاز اون با ضریب توان 0.8 کار می‌کنه. راندمان دستگاه در بار کامل حدود 89 تا 91 درصده و در صورت اضافه‌بار هم سیستم حفاظتی و بای‌پس استاتیک وارد عمل می‌شن تا از آسیب به UPS و تجهیزات متصل جلوگیری بشه.

سوالات متداول یو پی اس سه فاز 10 کاوا XT300

یو پی اس 10 کاوا سری XT300 برای چه بارهایی مناسبه؟

این مدل برای سرورها، تجهیزات شبکه، سیستم‌های مخابراتی، تجهیزات پزشکی، اتوماسیون صنعتی و بارهای حساس تا حدود 8 کیلووات مناسبه.

یو پی اس 10 کاوا XT300 ترانس داره؟

بله، این مدل ترانس‌داره و از ترانس ایزوله در بخش خروجی استفاده می‌کنه که برای تجهیزات حساس و محیط‌های صنعتی یه مزیت مهم محسوب می‌شه.

یو پی اس 10 کاوا XT300 در زمان قطعی برق چطور کار می‌کنه؟

با قطع برق شهر، باتری‌ها وارد مدار می‌شن و اینورتر بدون خاموش شدن بار، برق موردنیاز تجهیزات رو تأمین می‌کنه.

امکان افزایش زمان بکاپ یو پی اس 10 کاوا وجود داره؟

بله، با انتخاب باتری با ظرفیت آمپرساعت بالاتر می‌شه زمان پشتیبانی از تجهیزات رو متناسب با نیاز پروژه افزایش داد.
