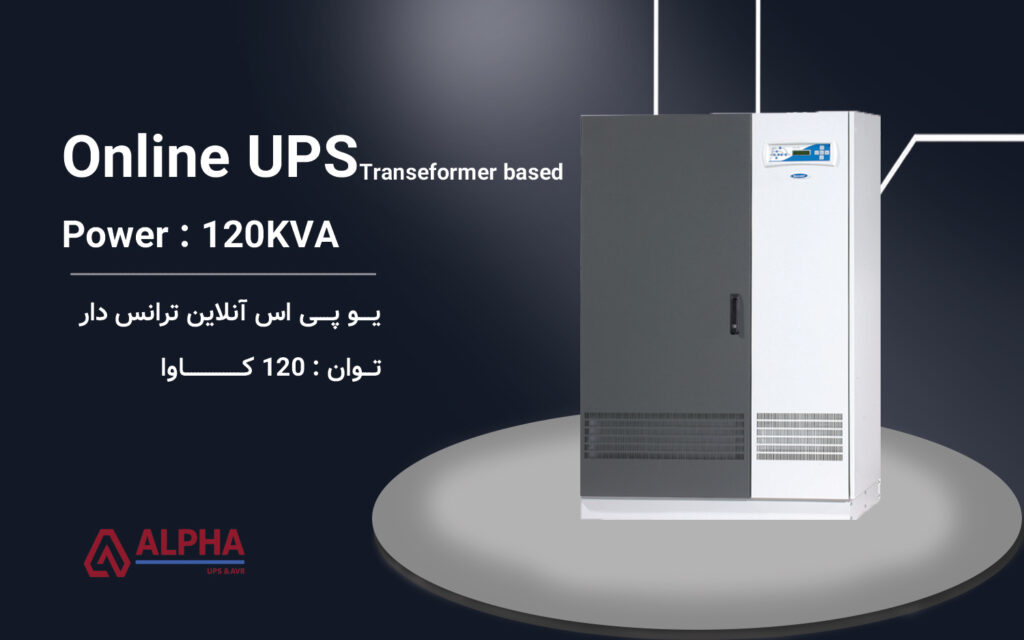

یو پی اس 120kVA سه فاز به سه فاز ترانس دار سری XT300

مشخصات فنی یو پی اس 120kVA سه فاز سری XT300

مدل دستگاه : Alpha UPS 3Phase 120kVA Transformer-Based XT300 Series
توان نامی (kVA) : صد و بیست کیلو ولت آمپر ( 120kVA )
نوع ساختار : تبدیل دوگانه آنلاین Online Double Conversion ترانس دار
ولتاژ ورودی و خروجی : ورودی : سه‌فاز 380 ولت ، خروجی : سه‌فاز 380 ولت
باتری : ولتاژ 360 ولت DC با قابلیت اتصال باتری خارجی برای برق دهی بیشتر ، نوع : سرب اسیدی سیلد
زمان پشتیبانی : بستگی به ظرفیت باتری های متصل دارد.در حالت نرمال (بار 70%) و با بانک پیشنهادی کارخانه، زمان پشتیبانی بین 5 تا 30 دقیقه متغیر است.
بازدهی ( راندمان ) : 90 تا 92 درصد در بار کامل
نمایشگر و پنل کنترلی : نمایشگر LCD چند منظوره با نمایش وضعیت ورودی، خروجی، باتری، بار مصرفی،ثبت رویدادها، دمای داخلی، و هشدارها، دارای کلید های کنترلی و منوی کاربرپسند.
ابعاد و وزن : عرض: 1110mm ، طول: 8100mm ، ارتفاع: 1650mm ، وزن: 765kg

ویژگی‌های کلیدی یو پی اس سه فاز 120 کاوا XT300

آنلاین دابل کانورژن
ترانس‌دار با ترانس ایزوله
توان نامی 120 کاوا
ورودی و خروجی سه فاز
خروجی سینوسی خالص
ضریب توان خروجی 0.8
راندمان بالا
پشتیبانی از باتری خارجی
نمایشگر LCD
سیستم‌های حفاظتی کامل
مناسب برای تجهیزات صنعتی و حساس
طراحی Low Frequency

یو پی اس سه فاز 120 کاوا XT300 مناسب چیه؟

دیتاسنترها و مراکز پردازش اطلاعات
صنایع بزرگ و خطوط تولید
صنایع نفت و گاز
تجهیزات پزشکی و بیمارستانی
سیستم‌های اتوماسیون صنعتی
اتاق‌های کنترل و مانیتورینگ
تجهیزات IT و مخابراتی حساس

عملکرد و طرز کار یو پی اس سه فاز 120 کاوا XT300

یو پی اس سه فاز 120 کاوا سری XT300 برای تأمین برق پایدار تجهیزات با توان مصرفی بالاتر ساخته شده و از ساختار آنلاین دابل کانورژن استفاده می‌کنه. این مدل 96 کیلووات توان واقعی در اختیار بار قرار می‌ده و ورودی و خروجی اون 220/380 یا 230/400 ولت، سه‌فاز هست. برق ورودی قبل از رسیدن به بار، توسط بخش‌های قدرت UPS پردازش می‌شه تا خروجی پایدار و کنترل‌شده‌ای در اختیار تجهیزات قرار بگیره.

در یو پی اس 120 کاوا 3 فاز سری XT300، ترانس ایزوله هم نقش مهمی توی ساختار دستگاه داره. این ترانس باعث جداسازی گالوانیکی می‌شه و در کنار عملکرد آنلاین، برای محافظت بهتر از تجهیزات حساس در برابر اختلالات الکتریکی کاربرد داره. ولتاژ خروجی با دقت ±1٪ تنظیم می‌شه و فرکانس هم در حالت سنکرون با برق شهر ±2٪ و در حالت کار آزاد ±0.2٪ کنترل می‌شه.

در زمان قطع برق، باتری‌ها وارد مدار می‌شن و اینورتر بدون ایجاد وقفه محسوس، برق موردنیاز بار رو ادامه می‌ده. این مدل از 30 عدد باتری سیلد و بدون نیاز به تعمیر و نگهداری استفاده می‌کنه؛ ولتاژ شارژ شناور باتری‌ها 405VDC و ولتاژ پایان دشارژ 300VDC هست. بنابراین با انتخاب ظرفیت آمپرساعت مناسب، می‌شه زمان بکاپ رو متناسب با بار پروژه تنظیم کرد.

از نظر عملکرد در بارهای سنگین هم XT300 120 کاوا توان قابل‌توجهی داره. در بار 100 تا 125 درصد تا 10 دقیقه و در بار 125 تا 150 درصد تا 1 دقیقه اضافه‌بار رو تحمل می‌کنه و بالاتر از 150 درصد، بای‌پس وارد مدار می‌شه. راندمان دستگاه در بار کامل **بیشتر از 90٪**ه، THD خروجی برای بار خطی کمتر از 3٪ و برای بار غیرخطی کمتر از **5٪**ه و امکان کار موازی تا 4 دستگاه هم وجود داره.
