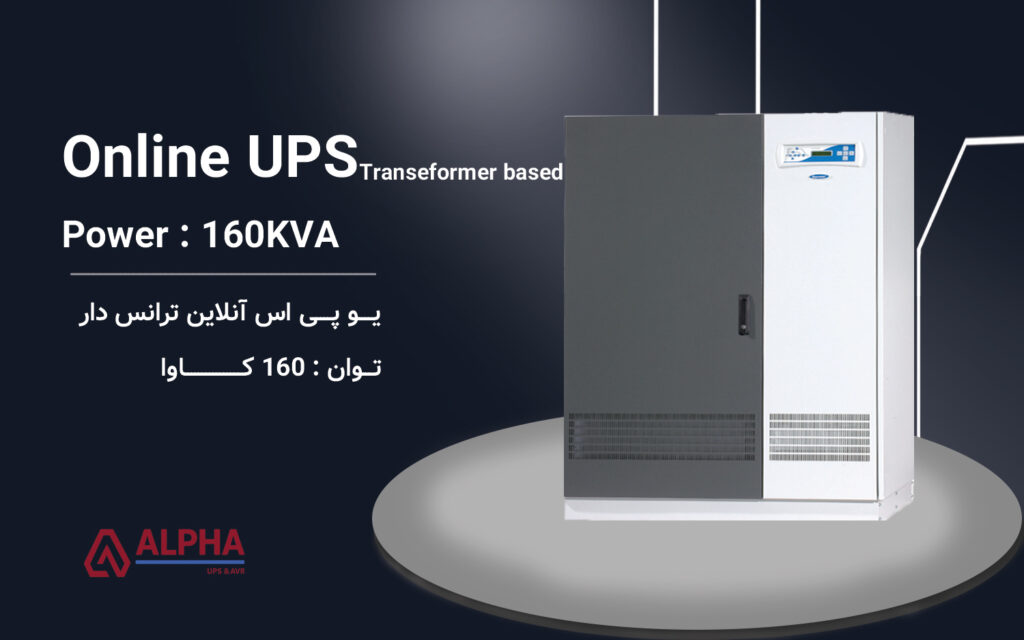

یو پی اس 160kVA سه فاز به سه فاز ترانس دار سری XT300

مشخصات فنی یو پی اس 160kVA سه فاز سری XT300

• مدل دستگاه :   Alpha UPS 3Phase 160kVA Transformer-Based XT300 Series
• توان نامی (kVA) : صد و شصت کیلو ولت آمپر ( 160kVA )
• نوع ساختار : تبدیل دوگانه آنلاین Online Double Conversion ترانس دار
• ولتاژ ورودی و خروجی : ورودی : سه‌فاز 380 ولت ، خروجی : سه‌فاز 380 ولت
• باتری : ولتاژ 360 ولت DC با قابلیت اتصال باتری خارجی برای برق دهی بیشتر ، نوع : سرب اسیدی سیلد
• زمان پشتیبانی : بستگی به ظرفیت باتری های متصل دارد.در حالت نرمال (بار 70%) و با بانک پیشنهادی کارخانه، زمان پشتیبانی بین 5 تا 30 دقیقه متغیر است.
• بازدهی ( راندمان ) : 90 تا 92 درصد در بار کامل
• نمایشگر و پنل کنترلی : نمایشگر LCD چند منظوره با نمایش وضعیت ورودی، خروجی، باتری، بار مصرفی،ثبت رویدادها، دمای داخلی، و هشدارها، دارای کلید های کنترلی و منوی کاربرپسند.
• ابعاد و وزن : عرض: 11950mm ، طول: 870mm ، ارتفاع: 1730mm ، وزن: 802kg

ویژگی‌های کلیدی یو پی اس سه فاز 160 کاوا XT300

• آنلاین دابل کانورژن
• ترانس‌دار با ترانس ایزوله
• توان نامی 160 کاوا
• ورودی و خروجی سه فاز
• خروجی سینوسی خالص
• ضریب توان خروجی 0.8
• راندمان بالا
• قابلیت اتصال باتری خارجی
• نمایشگر LCD
• حفاظت در برابر اضافه‌بار و اتصال کوتاه
• مناسب برای بارهای سنگین و صنعتی
• طراحی Low Frequency

مناسب برای یو پی اس سه فاز 160 کاوا XT300

• دیتاسنترهای بزرگ و زیرساخت‌های IT
• کارخانه‌ها و خطوط تولید پرمصرف
• صنایع نفت، گاز و پتروشیمی
• تجهیزات پزشکی و بیمارستانی
• سیستم‌های اتوماسیون صنعتی
• مراکز مخابراتی و اتاق‌های کنترل
• بارهای سنگین، حساس و غیرخطی

عملکرد و طرز کار یو پی اس سه فاز 160 کاوا XT300

یو پی اس سه فاز 160 کاوا سری XT300 از نوع آنلاین دابل کانورژنه و برای تأمین برق پایدار تجهیزات با توان بالا طراحی شده. این مدل 128 کیلووات توان واقعی در اختیار بار قرار می‌ده و برق ورودی 220/380 یا 230/400 ولت سه‌فاز رو دریافت می‌کنه. ساختار PWM و IGBT دستگاه باعث می‌شه برق خروجی به‌صورت سینوسی و کنترل‌شده در اختیار تجهیزات قرار بگیره.

در یو پی اس 160 کاوا 3 فاز سری XT300، ترانس ایزوله خروجی یکی از بخش‌های مهم دستگاهه. این ترانس جداسازی گالوانیکی بین UPS و بار ایجاد می‌کنه و در کنار ساختار آنلاین، برای تجهیزاتی که نسبت به کیفیت برق حساسن، مزیت مهمیه. ولتاژ خروجی با دقت ±1٪ تنظیم می‌شه و فرکانس هم در حالت سنکرون با شبکه ±2٪ و در حالت کار آزاد ±0.2٪ کنترل می‌شه.

برای بخش باتری، XT300 160 کاوا از 30 عدد باتری استفاده می‌کنه. ولتاژ شارژ شناور باتری‌ها 405VDC و ولتاژ پایان دشارژ 300VDC هست. وقتی برق شهر قطع بشه، باتری‌ها وارد مدار می‌شن و اینورتر بدون اینکه نیاز باشه بار خاموش بشه، برق موردنیاز تجهیزات رو تأمین می‌کنه؛ البته مدت زمان بکاپ به ظرفیت آمپرساعت باتری‌ها و مقدار بار متصل بستگی داره.

از نظر تحمل بار هم این مدل برای شرایط سنگین ساخته شده؛ در بار 100 تا 125 درصد تا 10 دقیقه و در بار 125 تا 150 درصد تا 1 دقیقه اضافه‌بار رو تحمل می‌کنه و بالاتر از 150 درصد، بای‌پس وارد مدار می‌شه. راندمان در بار کامل **بیشتر از 90٪**ه، THD خروجی در بار خطی کمتر از 3٪ و در بار غیرخطی کمتر از 5 درصده و امکان کار موازی تا 4 دستگاه هم وجود داره؛ بنابراین می‌شه برای افزایش ظرفیت یا ایجاد افزونگی N+1 از چند دستگاه استفاده کرد.

سوالات متداول یو پی اس سه فاز 160 کاوا XT300

یو پی اس 160 کاوا XT300 چقدر توان واقعی داره؟

این مدل با ضریب توان 0.8، توان واقعی 128 کیلووات در اختیار بار قرار می‌ده.

یو پی اس 160 کاوا XT300 ترانس‌دار هست؟

بله، این مدل دارای ترانس ایزوله خروجیه و برای بارهای سنگین و تجهیزات حساس کاربرد داره.

یو پی اس 160 کاوا چند باتری نیاز داره؟

این مدل با آرایش 30 عدد باتری کار می‌کنه و ولتاژ شارژ شناور باتری‌ها حدود 405VDC هستش.

آیا می‌شه یو پی اس 160 کاوا XT300 رو موازی کرد؟

بله، امکان موازی کردن تا 4 دستگاه وجود داره و این قابلیت برای افزایش ظرفیت یا ایجاد افزونگی سیستم استفاده می‌شه.
