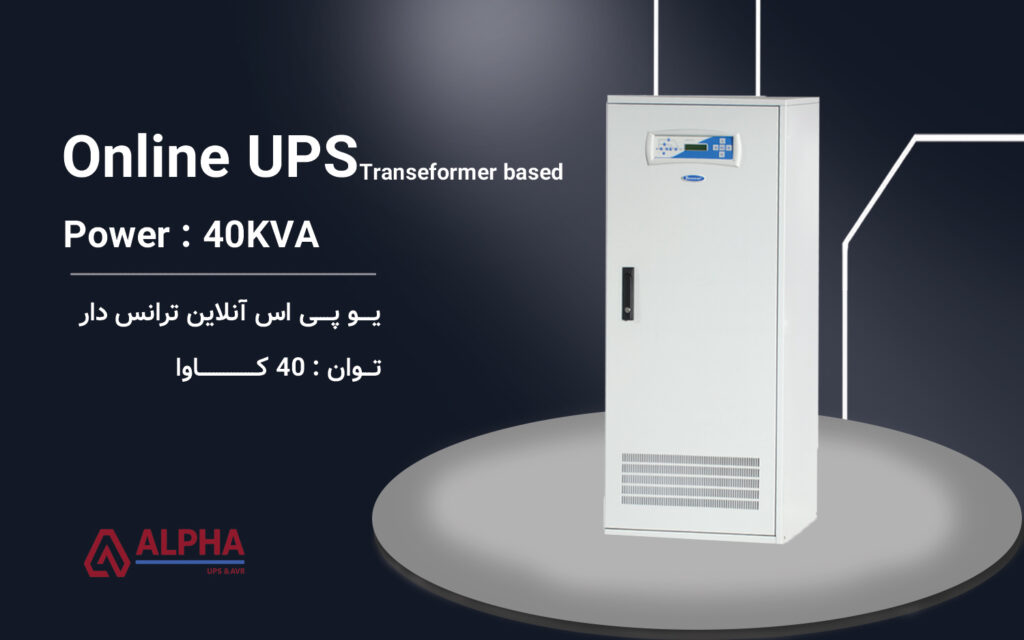

یو پی اس 40kVA سه فاز به سه فاز ترانس دار سری XT300

مشخصات فنی یو پی اس 40kVA سه فاز سری XT300

• مدل دستگاه :   Alpha UPS 3Phase 40kVA Transformer-Based XT300 Series
• توان نامی (kVA) : چهل کیلو ولت آمپر ( 40kVA )
• نوع ساختار : تبدیل دوگانه آنلاین Online Double Conversion ترانس دار
• ولتاژ ورودی و خروجی : ورودی : سه‌فاز 380 ولت ، خروجی : سه‌فاز 380 ولت
• باتری : ولتاژ 360 ولت DC با قابلیت اتصال باتری خارجی برای برق دهی بیشتر ، نوع : سرب اسیدی سیلد
• زمان پشتیبانی : بستگی به ظرفیت باتری های متصل دارد.در حالت نرمال (بار 70%) و با بانک پیشنهادی کارخانه، زمان پشتیبانی بین 5 تا 30 دقیقه متغیر است.
• بازدهی ( راندمان ) : 90 تا 92 درصد در بار کامل
• نمایشگر و پنل کنترلی : نمایشگر LCD چند منظوره با نمایش وضعیت ورودی، خروجی، باتری، بار مصرفی،ثبت رویدادها، دمای داخلی، و هشدارها، دارای کلید های کنترلی و منوی کاربرپسند.
• ابعاد و وزن : عرض: 575mm ، طول: 820mm ، ارتفاع: 1390mm ، وزن: 404kg

ویژگی‌های کلیدی یو پی اس سه فاز 40 کاوا سری XT300

• آنلاین دابل کانورژن
• ترانس‌دار با ترانس ایزوله
• توان نامی 40 کاوا
• ورودی و خروجی سه فاز
• خروجی سینوسی خالص
• ضریب توان خروجی 0.8
• راندمان بالا
• پشتیبانی از باتری خارجی
• نمایشگر LCD
• سیستم‌های حفاظتی کامل
• مناسب برای تجهیزات صنعتی و زیرساختی
• طراحی Low Frequency

یو پی اس سه فاز 40 کاوا XT300 مناسب چیه؟

• مراکز داده و اتاق سرور
• تجهیزات پزشکی و بیمارستانی
• تجهیزات اتوماسیون صنعتی
• سیستم‌های کنترل و مانیتورینگ
• صنایع نفت و گاز
• کارخانه‌ها و خطوط تولید
• بارهای سنگین و حساس

عملکرد و طرز کار یو پی اس سه فاز 40 کاوا XT300

یو پی اس سه فاز 40 کاوا سری XT300 از نوع آنلاین دابل کانورژن و مجهز به تکنولوژی‌های PWM و IGBT هست. برق ورودی سه‌فاز با محدوده نامی 380/400 ولت وارد دستگاه می‌شه و بعد از پردازش توسط رکتیفایر و اینورتر، برق سینوسی و پایدار در اختیار بار قرار می‌گیره. توان واقعی این مدل 32 کیلوواته و ضریب توان خروجی اون 0.8 در نظر گرفته شده.

نکته مهم در یو پی اس 40 کاوا 3 فاز سری XT300، وجود ترانس ایزوله خروجیه. این ترانس باعث جداسازی الکتریکی بین بخش قدرت و بار می‌شه و در کنار ساختار آنلاین UPS، کمک می‌کنه تجهیزات حساس برق تمیزتر و پایدار‌تری دریافت کنن. ولتاژ خروجی 380/400 ولت سه‌فاز بوده و دقت ولتاژ در حالت استاتیک حدود ±1٪ اعلام شده.

در زمان قطع برق، باتری‌ها وارد مدار می‌شن و اینورتر بدون ایجاد وقفه محسوس، انرژی موردنیاز بار رو تأمین می‌کنه. این مدل از 30 عدد باتری استفاده می‌کنه و ولتاژ شارژ شناور باتری‌ها 405VDC و ولتاژ پایان دشارژ 300VDC هست. بنابراین زمان بکاپ به ظرفیت و تعداد آمپرساعت باتری‌های مورد استفاده بستگی داره و می‌شه سیستم باتری رو متناسب با نیاز پروژه انتخاب کرد.

از نظر تحمل بار هم XT300 چهل کاوا برای شرایط کاری سخت طراحی شده. در محدوده 100 تا 125 درصد بار می‌تونه تا 10 دقیقه اضافه‌بار رو تحمل کنه و در بار 125 تا 150 درصد این زمان به 1 دقیقه می‌رسه؛ بالاتر از 150 درصد هم بای‌پس وارد مدار می‌شه. راندمان دستگاه در بار کامل حدود 90 تا 92 درصده و THD خروجی برای بار خطی کمتر از 3٪ و برای بار غیرخطی کمتر از 5٪ باقی می‌مونه.

سوالات متداول یو پی اس سه فاز 40 کاوا XT300

توان واقعی یو پی اس 40 کاوا XT300 چقدره؟

این مدل با ضریب توان 0.8، توان واقعی 32 کیلووات ارائه می‌ده.

آیا یو پی اس 40 کاوا XT300 ترانس‌دار هست؟

بله، XT300 40 کاوا دارای ترانس ایزولهه و برای بارهای حساس و صنعتی طراحی شده.

یو پی اس 40 کاوا در برابر اضافه‌بار چقدر مقاومه؟

در بار 100 تا 125 درصد تا 10 دقیقه و در بار 125 تا 150 درصد تا 1 دقیقه قابلیت تحمل اضافه‌بار داره.

زمان بکاپ یو پی اس 40 کاوا چطور تعیین می‌شه؟

زمان بکاپ به ظرفیت باتری‌ها و مقدار بار متصل بستگی داره و می‌شه ظرفیت باتری رو بر اساس زمان پشتیبانی موردنیاز انتخاب کرد.
