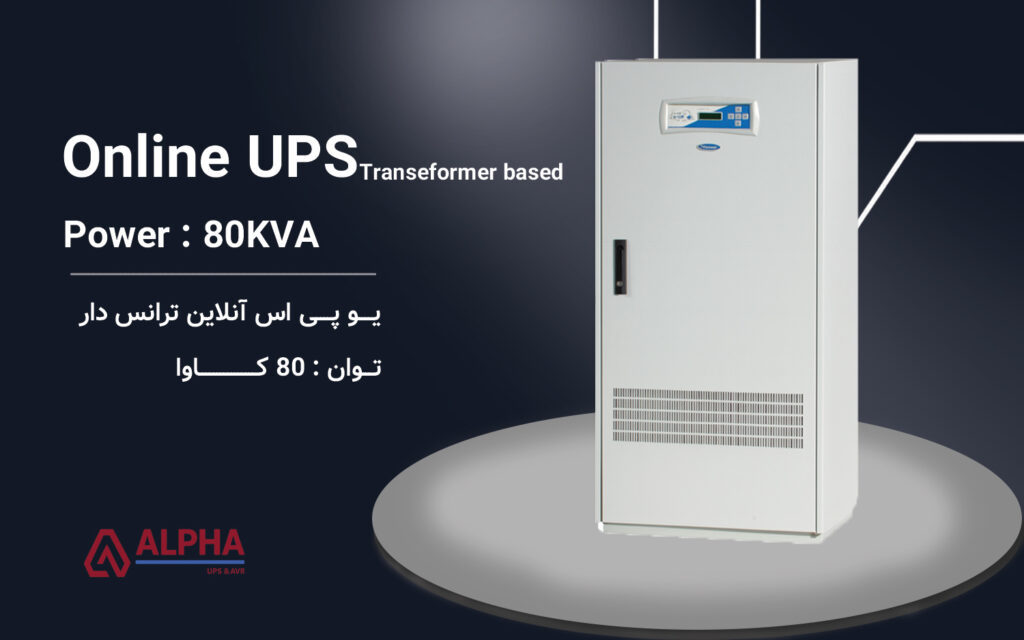

یو پی اس 80kVA سه فاز به سه فاز ترانس دار سری XT300

مشخصات فنی یو پی اس 80kVA سه فاز سری XT300

• مدل دستگاه :   Alpha UPS 3Phase 80kVA Transformer-Based XT300 Series
• توان نامی (kVA) : هشتاد کیلو ولت آمپر ( 80kVA )
• نوع ساختار : تبدیل دوگانه آنلاین Online Double Conversion ترانس دار
• ولتاژ ورودی و خروجی : ورودی : سه‌فاز 380 ولت ، خروجی : سه‌فاز 380 ولت
• باتری : ولتاژ 360 ولت DC با قابلیت اتصال باتری خارجی برای برق دهی بیشتر ، نوع : سرب اسیدی سیلد
• زمان پشتیبانی : بستگی به ظرفیت باتری های متصل دارد.در حالت نرمال (بار 70%) و با بانک پیشنهادی کارخانه، زمان پشتیبانی بین 5 تا 30 دقیقه متغیر است.
• بازدهی ( راندمان ) : 90 تا 92 درصد در بار کامل
• نمایشگر و پنل کنترلی : نمایشگر LCD چند منظوره با نمایش وضعیت ورودی، خروجی، باتری، بار مصرفی،ثبت رویدادها، دمای داخلی، و هشدارها، دارای کلید های کنترلی و منوی کاربرپسند.
• ابعاد و وزن : عرض: 720mm ، طول: 820mm ، ارتفاع: 1450mm ، وزن: 580kg

ویژگی‌های کلیدی یو پی اس سه فاز 80 کاوا سری XT300

• آنلاین دابل کانورژن
• ترانس‌دار با ترانس ایزوله
• توان نامی 80 کاوا
• ورودی و خروجی سه فاز
• خروجی سینوسی خالص
• ضریب توان خروجی 0.8
• راندمان بالا
• پشتیبانی از باتری خارجی
• نمایشگر LCD
• سیستم حفاظتی کامل
• مناسب برای بارهای صنعتی و حساس
• طراحی Low Frequency

یو پی اس سه فاز 80 کاوا XT300 مناسب چیه؟

• مراکز داده و زیرساخت‌های سروری
• کارخانه‌ها و خطوط تولید
• صنایع نفت، گاز و پتروشیمی
• تجهیزات پزشکی و بیمارستانی
• سیستم‌های اتوماسیون صنعتی
• اتاق‌های کنترل و مانیتورینگ
• بارهای سنگین و غیرخطی

عملکرد و طرز کار یو پی اس سه فاز 80 کاوا XT300

یو پی اس سه فاز 80 کاوا سری XT300 از نوع آنلاین دابل کانورژنه و برای بارهای نسبتاً سنگین طراحی شده. این مدل 64 کیلووات توان واقعی در اختیار مصرف‌کننده می‌ذاره و ورودی و خروجی اون به‌صورت سه‌فاز 380/400 ولت هست. برق ورودی اول توسط رکتیفایر پردازش می‌شه و بعد اینورتر با استفاده از تکنولوژی IGBT و PWM خروجی سینوسی پایدار رو برای بار تولید می‌کنه.

یکی از بخش‌های مهم یو پی اس 80 کاوا 3 فاز سری XT300، ترانس ایزوله خروجی دستگاهه. این ترانس باعث جداسازی الکتریکی خروجی می‌شه و در کنار ساختار آنلاین UPS، کمک می‌کنه تجهیزات حساس کمتر تحت تأثیر نویز و اختلالات برق ورودی قرار بگیرن. دقت ولتاژ خروجی در حالت استاتیک ±1٪ و در حالت دینامیکی حداکثر ±5٪ اعلام شده و برای بارهای غیرخطی هم THD خروجی کمتر از 5٪ باقی می‌مونه.

در زمان قطعی برق، سیستم باتری وارد مدار می‌شه و اینورتر بدون ایجاد وقفه محسوس، برق موردنیاز بار رو تأمین می‌کنه. این مدل از 30 باتری استفاده می‌کنه و ولتاژ شارژ شناور باتری‌ها 405VDC و ولتاژ پایان دشارژ 300VDC هست. بنابراین زمان بکاپ نهایی به ظرفیت آمپرساعت باتری‌ها و میزان بار متصل بستگی داره و می‌شه اون رو متناسب با نیاز پروژه انتخاب کرد.

از نظر تحمل اضافه‌بار هم XT300 80 کاوا عملکرد قابل‌قبولی داره؛ در بار 100 تا 125 درصد می‌تونه تا 10 دقیقه اضافه‌بار رو تحمل کنه و در محدوده 125 تا 150 درصد این زمان به 1 دقیقه می‌رسه. اگر بار از 150 درصد بیشتر بشه، بای‌پس وارد مدار می‌شه. راندمان دستگاه در بار کامل حدود 90 تا 92 درصده و امکان کار موازی تا 4 دستگاه هم وجود داره؛ قابلیتی که برای افزایش ظرفیت یا ایجاد افزونگی N+1 می‌تونه کاربردی باشه.

سوالات متداول یو پی اس سه فاز 80 کاوا XT300

یو پی اس 80 کاوا XT300 چقدر توان واقعی داره؟

این مدل با ضریب توان 0.8، توان واقعی 64 کیلووات ارائه می‌ده و برای بارهای نسبتاً سنگین مناسبه.

یو پی اس 80 کاوا XT300 ترانس داره؟

بله، این مدل ترانس‌داره و از ترانس ایزوله خروجی استفاده می‌کنه.

یو پی اس 80 کاوا در زمان قطعی برق چطور عمل می‌کنه؟

با قطع برق شهر، باتری‌ها وارد مدار می‌شن و اینورتر بدون وقفه محسوس، برق موردنیاز بار رو تأمین می‌کنه.

آیا یو پی اس 80 کاوا قابلیت کار موازی داره؟

بله، می‌شه تا 4 دستگاه XT300 رو به‌صورت موازی راه‌اندازی کرد.
