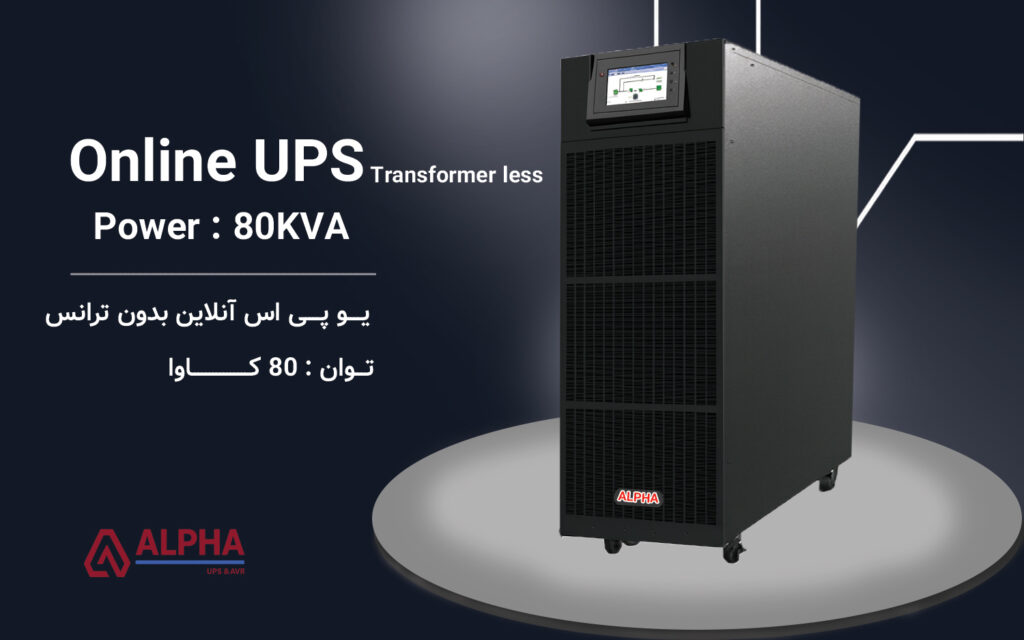

یو پی اس 80kVA سه فاز به سه فاز بدون ترانس سری KS33

مشخصات فنی یو پی اس 80kVA سه فاز سری KS33

مدل دستگاه : Alpha UPS 3Phase 80kVA Transformer-Less KS33 Series
توان نامی (kVA) : هشتاد کیلو ولت آمپر ( 80kVA )
نوع ساختار : تبدیل دوگانه آنلاین به انگلیسی Online Double Conversion
ولتاژ ورودی و خروجی :ورودی : سه‌فاز 305 تا 485 در بار کامل ، خروجی : سه‌فاز 380 ولت
باتری : ولتاژ 384 تا 600 ولت DC با قابلیت افزایش تعداد باتری . نوع : سرب اسیدی سیلد
زمان پشتیبانی : قابل تنظیم بر اساس تعداد، ظرفیت باتری و میزان بار مصرفی
بازدهی ( راندمان ) : تا 95.5 درصد
نمایشگر و پنل کنترلی :دارای نمایشگر TFT هفت اینچ رنگی لمسی ، این پنل رابط انسان-ماشین (HMI) پیشرفته دارد که امکان نمایش وضعیت های مختلف UPS، باتری، بار مصرفی، دمای عملکرد، هشدارها و مانیتورینگ عملکرد را به کاربر میدهد.پورت های ارتباطی متصل به سیستم (USB,RS232,RS485,Drt Contact, SNMP ) که از طریق پنل قابل مانیتور و کنترل هستند. این نوع پنل به ویژه در کاربردهایی که نیاز به مانیتورینگ دقیق و گزارش لحظه ای دارند (مثل مراکز داده، اتاق سرورها) مزیت محسوب میشوند و کاربر میتواند وضعیت را به سرعت ببیند تغییرات را اعمال کند و هشدارها را بدون تجهیزات جانبی دیگر مشاهده کند.
ابعاد و وزن : عرض: 442mm ، طول: 850mm ، ارتفاع: 1200mm ، وزن: 144kg

ویژگی های کلیدی یو پی اس 80 کاوا 3 فاز KS33

راندمان بالا تا 95.5٪
ساختار High Frequency بدون ترانس
ولتاژ باتری 384 تا 600VDC
ورودی گسترده 305 تا 485VAC
خروجی سینوسی خالص سه فاز
ضریب توان خروجی 0.9
نمایشگر و پنل کنترلی TFT 7 اینچی
طراحی مناسب بارهای صنعتی و حساس
قابلیت مانیتورینگ پیشرفته از طریق SNMP

یو پی اس 80 کاوا 3 فاز KS33مناسب چیه؟

دیتاسنترهای متوسط و بزرگ
تجهیزات صنعتی حساس
خطوط تولید و کارخانه‌ها
تجهیزات پزشکی و بیمارستانی
مراکز مخابرات و زیرساخت شبکه

عملکرد و طرز کار یو پی اس 80 کاوا 3 فاز KS33

یو پی اس سه فاز 80 کاوا KS33 با معماری Online Double Conversion کار می‌کنه؛ یعنی برق ورودی مستقیماً به تجهیزات نمی‌رسه و ابتدا وارد فرآیند تبدیل AC به DC و سپس DC به AC می‌شه. همین ساختار باعث می‌شه نوسانات و اختلالات برق ورودی تا حد زیادی کنترل بشن و خروجی پایدار‌تری در اختیار مصرف‌کننده قرار بگیره.

در مرحله خروجی، اینورتر جریان DC رو به برق سه فاز 380 ولت سینوسی خالص تبدیل می‌کنه و ولتاژ خروجی رو با دقت ±1٪ نگه می‌داره. بنابراین تجهیزات حساس مثل سرورها، سیستم‌های کنترلی و تجهیزات صنعتی می‌تونن برق یکنواخت‌تری دریافت کنن.

برای زمان قطع برق، بانک باتری 384 تا 600VDC وارد مدار می‌شه و انرژی موردنیاز اینورتر رو تأمین می‌کنه. این جابه‌جایی بدون وقفه انجام می‌شه و تجهیزات همچنان از خروجی UPS تغذیه می‌شن. با توجه به ظرفیت بانک باتری و میزان بار، می‌شه زمان بکاپ موردنیاز رو هم تعیین کرد.

یکی از ویژگی‌های قابل توجه یو پی اس 80 کاوا 3 فاز KS33، راندمان AC-AC تا 95.5٪ هست. در یک UPS با توان 80KVA، کنترل تلفات انرژی و گرمای تولیدشده اهمیت زیادی داره و راندمان بالاتر کمک می‌کنه دستگاه با بهره‌وری بهتری کار کنه.

این مدل از تکنولوژی Double IGBT با فرکانس بالا استفاده می‌کنه و برای کنترل فرآیند تبدیل انرژی، دقت مناسبی در اختیار سیستم می‌ذاره. اطلاعاتی مثل میزان بار، وضعیت باتری، شرایط کاری و هشدارها هم روی نمایشگر TFT لمسی 7 اینچی نمایش داده می‌شن تا وضعیت دستگاه راحت‌تر قابل بررسی باشه.
